一、蒸發器工作原理

片冰機蒸發器熟稱冰桶，是片冰機制冰組件。低溫的冷凝液態制冷劑通過蒸發器，與流經蒸發器內壁的水進行熱交換，氣化吸熱，把水降至0℃以下，迅速結成冰，轉動的減速機帶動冰刀把冰片刮落。蒸發器的質量，直接影響片冰機產冰效果和片冰質量。蒸發器如此重要，蒸發器有哪些構成？

二、蒸發器有哪些構成？

片冰機可分三部分：熱交換裝置、水循環裝置、刮冰裝置等其他組件。

1、熱交換裝置，主要有鋼圓柱體構成，內置導流環，內壁平整光滑，通常做鍍鉻處理，能防腐防銹。外壁包裹不銹鋼板，并做發泡隔熱保溫處理，能有效保護桶體和阻止熱量損失，節能環保。

2、水循環裝置，主要有水箱、水泵、鹽水泵、水位開關、浮球閥、分水盤、擋水板組成。水箱通常是304#不銹鋼材質，內部做發泡隔熱處理，能有效阻止水與空氣的熱交換，節能環保。

3、刮冰裝置，主要有減速機、電機、冰刀、主軸、軸承構成。通常均為304#不銹鋼材質，防腐蝕不污染冰片，耐用可靠。

4、上下體構件，分上體和下體，是蒸發器構件的重要部分，通常有鋁件、碳鋼、不銹鋼材質。主要是固定作用，主體與冰桶圓柱體鏈接，嵌入軸承與主軸鏈接。

附圖片冰機蒸發器冰桶圖若干張，方便交流學習。

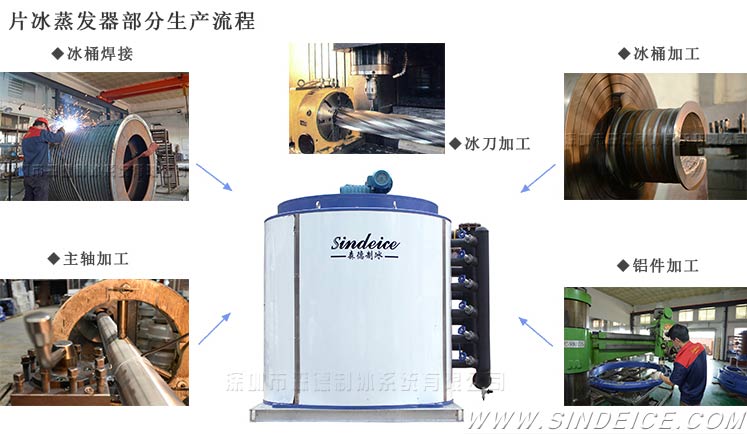

蒸發器生產流程

片冰機蒸發器結構圖
